HSK-C50 / ER32 / Sägeblattaufnahme

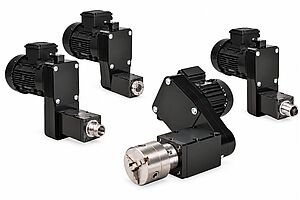

Unsere Bohr- und Frässpindel Riemenantrieb mit Riemengehäuse können wahlweise mit einer Werkzeugaufnahme HSK-C50, einer Spannzangenaufnahme ER32 oder einer Sägeblattaufnahme ausgestattet werden.

Die Spindeln sind serienmäßig mit einer Spannzangenaufnahme ER 32, bzw. der Werkzeugaufnahme HSK-C50 ausgestattet. Sie eignen sich für Normmotoren in BG80 in Bauform B14 klein und können je nach Motorwahl mit bis zu 7.500 U/min betrieben werden.

Anwendung

Unsere riemengetriebene Bohr- und Frässpindel ER32/ HSK-C50 findet Anwendung zum Bohren von Holz, Kunststoff und Metall. Sie eignet sich für leichte und mittlere Fräsarbeiten aller Art. Ebenso kann die Spindel mit einer Sägeblattaufnahme ausgestattet werden.

Ausführung

Die Spindeln sind serienmäßig mit einer Spannzangenaufnahme ER 32, bzw. der Werkzeugaufnahme HSK-C50 ausgestattet. Sie eignen sich für Normmotoren in BG80 in Bauform B14 klein und können je nach Motorwahl mit bis zu 7.500 U/min betrieben werden.
Das Riemengehäuse V-Form lässt sich bedarfsabhängig im 30°-Raster in jede Lage drehen. Eine Un-tersetzung ins Langsame ist aufgrund der V-Form nur minimal realisierbar.
Durch das größere Standard-Riemengehäuse lassen sich auch Untersetzungen realisieren. Das Riemengehäuse selbst lässt sich jedoch nur im 90° Raster positionieren.
Die Spindeln ER32/ HSK-C50 sind standardmäßig vorbereitet für Innenkühlung, hierzu wird zusätz-lich eine Drehzuführung benötigt. Der Anbau des Motors kann, wie abgebildet in Z-Form oder alterna-tiv und U-Form oberhalb der Spindel erfolgen.

Sonderausführung

Flansch angepasst an Sondermotor (Servomotor).

Technische Daten

Antrieb: Drehstrommotor Baugröße 80

Spindeldrehzahl: max. 7.500 U/min

Achtung, das Riemengehäuse in V-Form ist aufgrund der Bauform nur für Übersetzungen ins schnelle geeignet

Werkzeugaufnahme: Werkzeugaufnahme HSK-C50, Spannzangenaufnahme ER32, bzw.

Sägeblattaufnahme: Zentrieransatz Ø 30 und Fixierung TK Ø50 4xM6

Befestigung: 4x M8 Schrauben am Spindelgehäuse (nicht im Lieferumfang enthalten)

Rundlaufgenauigkeit: 0,01 mm an der Spindel

Max. Bohrleistung: Ø 16 mm, in St 50

Gewicht: ca. 22 kg (inkl. Motor)
